基于動態任務系數的儲能輔助風電一次調頻控制方法

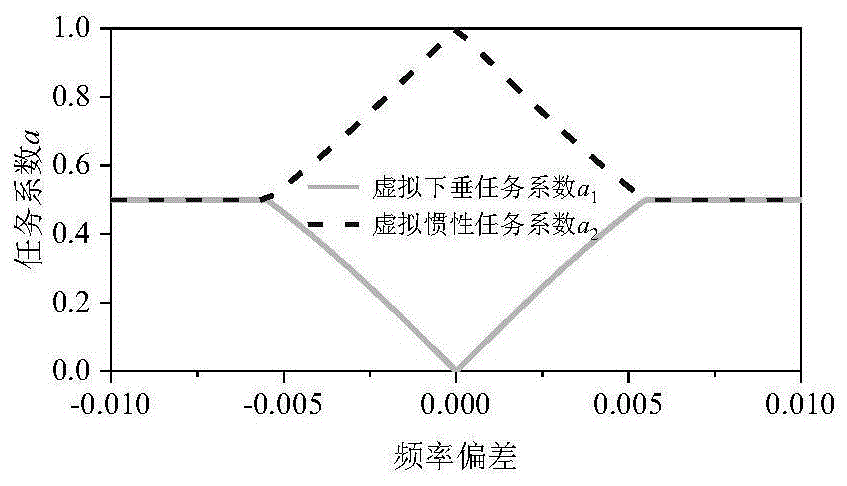

本發明公開了基于動態任務系數的儲能輔助風電一次調頻控制方法,其特點是,以最大頻率偏差為界將儲能調頻過程劃分為慣性響應階段與一次調頻階段,在慣性響應階段,采用虛擬慣性控制和虛擬下垂控制;在一次調頻階段,采用虛擬下垂控制和虛擬負慣性控制,其次,基于雙曲正切函數分別構建適應于慣性響應階段和一次調頻階段的動態任務系數模型,根據頻率偏差變化率和頻率偏差的變化,動態調整一次調頻過程中虛擬慣性控制、虛擬負慣性控制以及虛擬下垂控制所承擔的調頻任務比例,根據儲能荷電狀態和系統最大頻差來調整負慣性控制調節系數,在頻率恢復期間加速頻率恢復;在虛擬下垂控制的基礎上,提出變系數虛擬下垂控制,使得下垂系數隨SOC自適應變化,具有科學合理,適用性強,既能夠保證調頻效果,又能夠保證儲能SOC的狀態等優點,能夠維持儲能長期穩定出力。
東北電力大學
授權發明
